Hvordan lese en gaffeltruckkapasitetsskilt: Komplett veiledning med eksempler

Rask svar

En gaffeltruckkapasitetsplate forteller deg maksimal sikker belastning lastebilen kan bære under spesifikke forhold. De tre tallene som betyr mest er: (1) nominell kapasitet i lbs eller kg, (2) lastesenter i tommer eller mm - avstogen fra gaffelflaten til lastens tyngdepunkt, og (3) maksimal løftehøyde . Alle tre jobber sammen. Endre en av dem og den nominelle kapasiteten endres også. En 5000 lb gaffeltruck løfter ikke alltid 5000 lb - les hver linje på platen før du laster.

24 tommer

Standard lastesenter

De fleste nominelle kapasiteter er beregnet ved et 24-tommers (600 mm) lastesenter

30–50 %

Kapasitetsfall

Typisk kapasitetsreduksjon ved løft i full høyde kontra bakkenivå

29 CFR

1910.178(a)(6)

OSHA-forskriften krever et leselig dataskilt på hver gaffeltruck til enhver tid

Dødsfall per år (USA)

Årlige dødsulykker på gaffeltrucker - overbelastning og velt er ledende årsaker

1. Hva er en gaffeltruckkapasitetsplate?

Kapasitetsskiltet - også kalt et dataskilt, navneskilt eller vektskilt - er en metallbrikke som er permanent montert på hver gaffeltruck, vanligvis på dashbordet eller frontmasten oppreist der operatøren kan se den fra setet. Det er ikke et forslag. Under OSHA 29 CFR 1910.178(a)(6) , må hver gaffeltruck bære et slitesterkt, korrosjonsbestandig navneskilt som er lesbart til enhver tid. Å betjene en gaffeltruck med en manglende, skadet eller uleselig plate er et brudd på OSHA som kan angis.

Platen er installert av produsenten og verifisert av et nasjonalt anerkjent testlaboratorium (NRTL) som UL eller FM. Per ANSI/ITSDF B56.1 , er kapasiteten som er oppført et resultat av enten en fysisk tilt-bord-test eller en konstruert beregning som dekker lastebilens verste mulige stabilitetskonvolutt. Det er ikke et estimat – det er en testet, sertifisert grense.

Driftsregel: Bruk aldri en gaffeltruck hvis kapasitetsplaten mangler, uleselig eller ikke har blitt oppdatert for å gjenspeile vedlegg eller modifikasjoner. Kontakt forhandleren din eller en kvalifisert ingeniør for å få et erstatningsskilt før du setter trucken i bruk igjen.

2. Hvert felt på tallerkenen - og hva det faktisk betyr

Kapasitetsskilt varierer litt etter produsent og lastebiltype, men OSHA og ANSI krever et sett med kjernefelt som alltid må vises. Her er hvert felt, hva det betyr og hvorfor det er viktig:

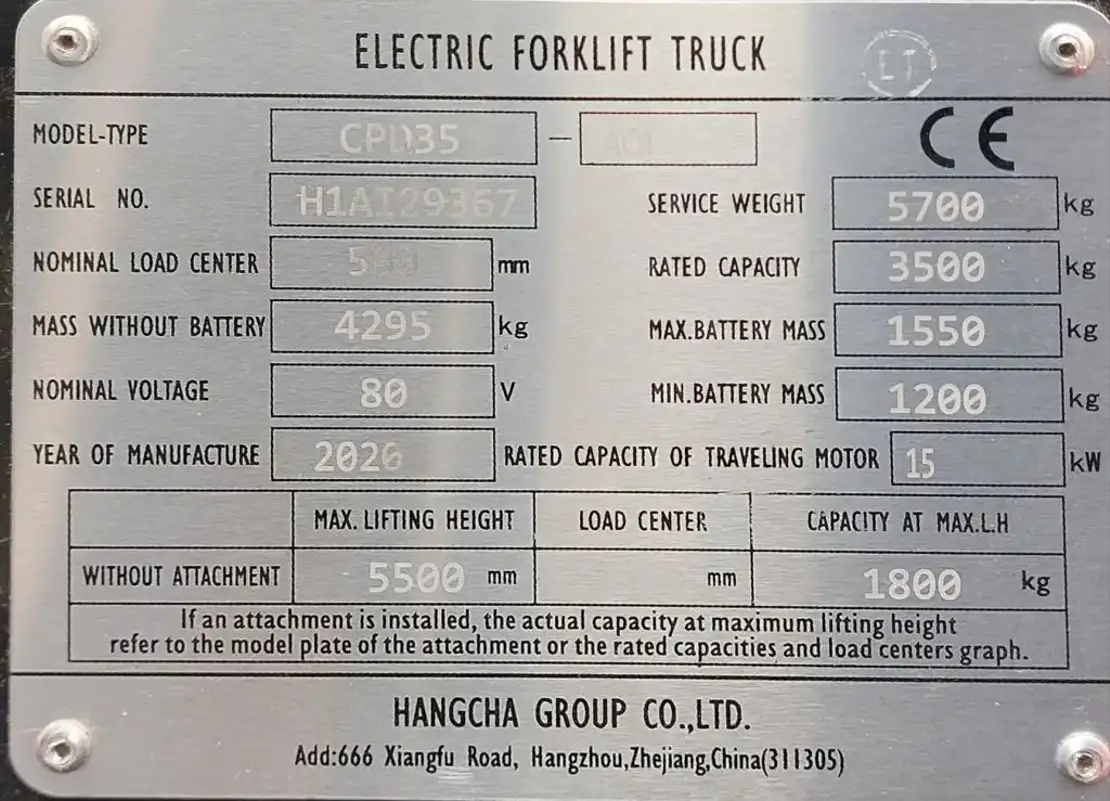

    Prøvekapasitetsplate - Elektrisk motvektstruck
      LASTBILTYPE
      E
      MODELL
      FB25X
      NOTERET KAPASITET
      5511 LB / 2500 KG
      LASTESENTER
      24 IN / 600 MM
      MAKS LØFTEHØYDE
      130 IN / 3300 MM
      LASTBILVEKT
      9 260 LB / 4 200 KG
      BATTERIVEKT (MIN/MAX)
      1540 / 1760 LB
      MASTETYPE
      3-STEG / FULL FRI LØFT
      VEDLEGG
      SIDE-SKIVER
      KAPASITET MED FEST
      4 850 LB / 2 200 KG

Felt	Hva den forteller deg	Vanlig feil
Lastebiltypebetegnelse f.eks. E, G, LP, DS, EX	Rangering av strømkilde og farlige områder. E = elektrisk; G = bensin; LP = flytende propan; DS = diesel; EX = eksplosjonssikker klassifisert	Forutsatt at en elektrisk lastebil er trygg i klassifiserte farlige områder - bare EX-klassifiserte lastebiler er godkjent
Neiminell kapasitet	Den maksimale lasten trucken kan løfte trygt - men kun ved oppgitt lastesenter og løftehøyde. Det er ikke et absolutt tak uavhengig av disse forholdene	Behandler nominell kapasitet som et fast antall uavhengig av lastposisjon eller høyde
Lastesenter	Den horisontale avstanden fra forsiden av gaflene til lastens tyngdepunkt. Standard er 24 tommer (600 mm). Den nominelle kapasiteten er kun gyldig på denne nøyaktige avstanden	Tar ikke hensyn til laster bredere enn 48 tommer - deres tyngdepunkt er over 24 tommer, noe som reduserer effektiv kapasitet
Maksimal løftehøyde	Høyden som den oppgitte kapasiteten gjelder for. Når løftehøyden øker, reduseres restkapasiteten - et eget restkapasitetsdiagram på masten viser dette forholdet	Forutsatt at full nominell kapasitet fortsatt gjelder når du løfter til 4m i et lager med høyreol
Lastebilvekt (tjenestevekt)	Vekten på selve lastebilen, inkludert batteri for elektriske modeller. Kritisk for gulvlastberegninger og heiskapasitetsplanlegging	Å glemme at en lastet gaffeltruck på en heis = lastebilvekt lastevekt. Kombinert vekt kan overstige heisens klassifisering
Batterivekt (min/maks)	Kun elektriske lastebiler. Motvektsfunksjonen utføres delvis av batteriet - hvis et lettere batteri er installert, blir nominell kapasitet ugyldig og må beregnes på nytt	Bytte til et mindre/lettere batteri uten å oppdatere kapasitetsplaten
Masttype	2-trinns, 3-trinns, 4-trinns eller fullt friløft. Bestemmer hvordan lastebilen løfter og i hvilken høyde sikten er begrenset. Kapasitet i full høyde avhenger av mastetype	Bytte ut en mast uten å resertifisere kapasitetsplaten
Vedlegg (hvis installert)	Ethvert ikke-fabrikktilbehør (sideforskyver, klemme, trommelhåndterer) øker vekten og flytter lastsenteret fremover, noe som reduserer kapasiteten. En annen linje på platen viser revidert kapasitet med vedlegget installert	Ved bruk av basisbasert kapasitet når et redskap er montert - den nedre linjen for redskapskapasitet gjelder
NRTL godkjenningsmerke	Bekreftelse på at et nasjonalt anerkjent testlaboratorium (UL, FM, CSA) har verifisert spesifikasjonene. Kreves av OSHA 29 CFR 1910.178(a)(3)	Godta en erstatningsplate fra en ikke-sertifisert kilde

3. Lastesenteret: Det mest misforståtte tallet på tallerkenen

Lastesenter er det mest misforståtte konseptet innen gaffeltruckdrift. Den nominelle kapasiteten på platen forutsetter at lastens tyngdepunkt ligger nøyaktig på den angitte lastsenteravstanden fra gaffelflaten - typisk 24 tommer (600 mm). Dette tilsvarer en standard 48-tommers dyp pall med jevnt fordelt vekt.

Flytt lastesenteret lenger ut - fordi lasten er dypere, tyngre på den ene siden, eller fordi et feste skyver lasten fremover - og lastebilen blir mindre stabil. Den effektive sikre kapasiteten synker. Platenummeret endres ikke. Det gjør din sikkerhetsmargin.

Hvordan lastesenter påvirker faktisk kapasitet

Forholdet er omtrent proporsjonalt. Bruk denne formelen for å estimere justert kapasitet når lastesenteret ditt er forskjellig fra plateverdien:

    Formel for kapasitetsjustering
    Justert kapasitet = nominell kapasitet x (nominert lastesenter / faktisk lastsenter)
         Eksempel:        5000 lb lastebil vurdert til 24 i lastesenter.
    Lasten din har tyngdepunktet 36 tommer fra gaffelflaten.
    Justert kapasitet = 5000 x (24 / 36) =         3333 lb
    Du har mistet 33 % av den nominelle kapasiteten din – uten å berøre platen.

Faktisk lastesenter	5000 lb lastebil (vurdert til 24 tommer)	Gjenværende kapasitet	Typisk scenario
24 tommer (600 mm)	5000 lb	100 %	Standard 48 x 40 i pall, jevn last
30 tommer (762 mm)	4000 lb	80 %	60-tommers dyp pall eller fronttung last
36 tommer (914 mm)	3333 lb	67 %	72-tommers dyp last eller vedlegg som øker rekkevidden
1219 mm	2500 lb	50 %	96-in last eller stor trommelklemme forlenget

Motvektsmyten: Neien operatører mener å legge til vekt bak på en gaffeltruck øker løftekapasiteten. Det gjør det ikke. Å legge til motvekt endrer lastebilens tyngdepunkt og håndteringsegenskaper – det endrer ikke den sertifiserte nominelle kapasiteten på platen, og det skaper nye velterisikoer i forskjellige retninger. Modifiser aldri motvektstiltak uten skriftlig godkjenning fra produsenten og en ny plate.

4. Løftehøyde og restkapasitet

Den nominelle kapasiteten på platen gjelder ved en bestemt løftehøyde - vanligvis bakkenivå eller lav reisehøyde. Når masten strekker seg oppover, skjer det to ting som reduserer sikker kapasitet: lastebilens tyngdepunkt stiger, og fremdriften på forakselen øker. Dette kalles restkapasitet - den faktiske brukbare kapasiteten ved en gitt høyde.

Restkapasitet vises på en separat diagram montert på masten , ikke på kapasitetsplaten. I varehus med høye stativer - den vanligste innstillingen der dette er viktig - opererer operatører som kun leser kapasitetsplaten og ignorerer restdiagrammet i blinde på de farligste øyeblikkene.

Gjenværende kapasitet - 5000 lb gaffeltruck (illustrerende)

Bakke (reise)

5000 lb - 100%

6 fot (1,8 m)

4400 lb - 88 %

10 fot (3 m)

3900 lb - 78 %

15 fot (4,6 m)

3200 lb - 64 %

20 fot (6,1 m)

2600 lb - 52 %

Merk: Verdiene er illustrative. Se alltid den spesifikke restkapasitetstabellen som er montert på lastebilens mast. Faktiske tall varierer etter modell, mastetype og vedlegg.

Den praktiske implikasjonen: en 5000 lb-klassifisert gaffeltruck som plasserer paller på et 20-fots stativ kan bare håndtere 2500-2800 lb trygt i den høyden. Hvis lastene dine veier 4000 lb og du stabler dem på 20 fot, opererer du over sikre grenser hver gang - og kapasitetsskiltet ga deg riktig nummer. Du leste bare ikke mastediagrammet også.

5. Vedlegg: Når platen endres

Ethvert tilbehør som ikke er fabrikkmontert på en gaffeltruck - sideforskyver, rotator, klemme, trommelhåndterer, push-pull, enkelt-dobbel - har to effekter på nominell kapasitet:

Selve festet veier noe - typisk 200 til 1000 lb avhengig av type. Dette behandles som en last lastebilen allerede bærer, noe som reduserer det som er igjen til selve pallen
Vedlegg flytter lastesenteret fremover - Ved å legge til mekanisk rekkevidde flyttes lastens tyngdepunkt lenger fra forakselen, noe som reduserer stabiliteten og dermed effektiv kapasitet

Under OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , hvert vedlegg krever skriftlig produsentgodkjenning før installasjon. Når det er godkjent, må kapasitetsskiltet oppdateres for å vise den kombinerte vekten av lastebil og redskap, og den reviderte kapasiteten ved maksimal høyde med redskapet installert.

Type vedlegg	Typisk vekt	Typisk kapasitetspåvirkning	Plateoppdatering kreves
Sideskifter	200-350 lb	-300 til -500 lb på nominell kapasitet	Ja
Roterende klemme	500–900 lb	-800 til -1500 lb	Ja
Enkel-dobbel (gaffelspreder)	300-500 lb	-500 til -1000 lb (pluss endring av lastsenter)	Ja
Trommefører	150-400 lb	-300 til -600 lb	Ja
Forlengede gafler (utover fabrikklengde)	Varierer	Betydelig - lastsenteret skifter proporsjonalt med gaffelforlengelsen	Ja

Vedlegg har egne typeskilt. I henhold til OSHA og ANSI må hvert redskap ha sitt eget dataskilt som viser redskapets vekt, den maksimale kapasiteten til truck-og-redskapskombinasjonen, og en advarsel om å konsultere truckens skilt for den faktiske operative kapasiteten. Hvis det vises en kapasitet på festeskiltet som er høyere enn det reviderte lastebilskiltet viser, er det alltid det lavere tallet som gjelder.

6. Lastebiltypebetegnelser: Bokstavkoden forklart

Trucktypebetegnelsen på kapasitetsskiltet er ikke bare en drivstoffidentifikasjon. Det er en sikkerhetsklassifisering definert av OSHA og ANSI som bestemmer hvor lastebilen er lovlig tillatt å kjøre basert på miljøfarer.

Kode	Strømkilde	Rangering av farlig område	Typisk bruk
E	Elektrisk	Generelle (ikke-klassifiserte) områder	Standard varehus, ferdigvarelager
ES	Elektrisk	Områder hvor brennbare damper kan forekomme i mindre mengder	Anlegg med sporadisk bruk av løsemidler
EE	Elektrisk	Områder med moderat brannfarlig damp- eller støvrisiko	Kornhåndtering, viss kjemikalielagring
EX	Elektrisk	Klassifiserte farlige steder (NEC Klasse I/II Div. 1)	Farmasøytiske API-områder, oppbevaring av løsemidler, malingsfasiliteter
G	Bensin	Generelt (utendørs eller godt ventilerte områder)	Trelastgårder, utendørs konstruksjon, lastebrygger
LP / LPS	Flytende propan	LP = generelt; LPS = noe klassifisert områdevern	Matdistribusjon, kjølelager lastebrygger, utegård
D / DS / DY	Diesel	D = generelt; DS / DY = tilleggssikringer	Tunge utendørsoperasjoner, havner, byggeplasser

7. Når platen må oppdateres

Kapasitetsplaten er et levende dokument. Enhver endring av lastebilen som påvirker kapasitet, vektfordeling eller sikker drift krever en plateoppdatering - og skriftlig produsentgodkjenning før endringen gjøres. Dette er ikke valgfritt under OSHA eller ANSI.

Endre	Plateoppdatering kreves	Produsentgodkjenning kreves
Legge til et ikke-fabrikktilbehør (sideforskyver, klemme osv.)	Ja	Ja - written approval required first
Bytte ut batteriet med en annen vekt	Ja	Ja if outside min/max range on plate
Bytte ut masten med en annen type eller høyde	Ja	Ja
Forlenge eller forlenge gaflene	Ja	Ja
Modifisering av motvekten	Ja	Ja - and rarely granted
Rutinemessig vedlikehold (olje, filtre, dekk med samme spesifikasjon)	No	No

Hvis den opprinnelige produsenten er ute av drift eller ikke svarer, tillater OSHA en Kvalifisert registrert profesjonell ingeniør å utføre sikkerhetsanalysen og godkjenne endringen skriftlig. Skiltet må fortsatt være oppdatert før lastebilen tas i bruk igjen.

8. Hva du skal gjøre når platen mangler eller er uleselig

En gaffeltruck uten leselig kapasitetsskilt må tas ut av drift umiddelbart. Dette er ikke en dømmekraft – det er et direkte OSHA-krav i henhold til 29 CFR 1910.178(a)(6).

Trinn å følge:

Merk ut lastebilen - fest en varsel om låsing/uttak som forhindrer drift til platen er skiftet
Finn modell og serienummer - vanligvis stemplet på rammen nær takfestet eller under panseret. Du trenger dette for å bestille en erstatning
Kontakt produsenten eller autorisert forhandler - oppgi modell, serienummer og eventuelle kjente vedlegg. De fleste produsenter kan utstede en sertifisert erstatningsplate innen få virkedager
Hvis produsenten ikke lenger er i drift - kontakt en kvalifisert, registrert profesjonell ingeniør for å vurdere lastebilen og utstede et sertifisert erstatningsskilt. Ikke forsøk å gjenskape platen fra minnet eller gamle poster uten teknisk sign-off
Inspiser den nye platen for fullstendighet - bekreft at den inkluderer alle feltene som kreves av OSHA og ANSI, og gjenspeiler eventuelle vedlegg som er installert

Påminnelse om sjekk før skift: OSHA krever en inspeksjon før skift av hver gaffeltruck før hvert skift. Plates lesbarhet er en del av den inspeksjonen. Hvis platen er falmet, riper eller delvis skjult, dokumenter den og start utskifting - ikke vent på en fullstendig inspeksjonsfeil.

9. Hurtigreferanse for operatør: Lese platen på 60 sekunder

Før hvert skift bør operatører kjøre gjennom denne sekvensen:

Er platen tilstede og fullt lesbar? Hvis nei - merk ut trucken, ikke bruk.

Hva er lastebiltypebetegnelsen? Bekreft at det samsvarer med området du skal operere i.

Hva er nominell kapasitet og ved hvilket lastesenter? Skriv eller husk nummeret. Standard 48-tommers paller = 24-tommers lastesenter. Bredere eller lengre laster = lastsenter flyttes ut, kapasiteten synker.

Er et vedlegg installert? Hvis ja, bruk det nedre kapasitetstallet på festelinjen på platen - ikke den nominelle grunnkapasiteten.

Skal du løfte over 10 fot? Hvis ja, finn og les kartet for restkapasitet på masten før lasting.

Samsvarer lasten du skal velge disse forholdene? Hvis lastevekten, dybden eller høydekravet overstiger det platen og mastediagrammet tillater - ikke løft. Eskalere til en veileder.

Ofte stilte spørsmål

Hva skjer hvis jeg overskrider den nominelle kapasiteten?

Overskridelse av nominell kapasitet destabiliserer lastebilen ved å flytte det kombinerte tyngdepunktet foran forakselen - vippepunktet. Når dette skjer, fungerer forhjulene som et støttepunkt og lastebilen tipper fremover og knuser alt foran den, inkludert operatøren. Velting er den viktigste årsaken til alvorlige dødsulykker på gaffeltrucken. Selv laster litt over kapasitet øker veltrisikoen fordi stabilitetsmarginen reduseres før noen dynamiske faktorer (sving, bremsing, ujevne gulv) legges til.

Kan jeg øke kapasiteten ved å legge til motvekt?

Nei. Tilsetning av motvekt endrer lastebilens håndtering og tyngdepunkt, men øker ikke den sertifiserte nominelle kapasiteten. Både OSHA og ANSI forbyr å endre motvektstiltak uten skriftlig godkjenning fra produsenten - og produsenter gir sjelden denne godkjenningen fordi endringen skaper nye ustabilitetsrisikoer i andre retninger. Den nominelle kapasiteten på platen øker ikke uavhengig av hva som legges til bak på lastebilen.

Er den nominelle kapasiteten i kilo eller pund?

De fleste platene i USA viser begge deler. Mange internasjonale produsenter (inkludert Hangcha) vurderer utstyr i kilogram som den primære enheten med pund som sekundærtall. Bekreft alltid hvilken enhet som gjelder før du bruker nummeret. En vanlig feil er å lese en metrisk kapasitetsplate (f.eks. 2500 kg = 5511 lb) og behandle 2500 som et pund - dette vil føre til dramatisk underutnyttelse av lastebilen. Omvendt vil det å lese et pund som kilo bety katastrofal overbelastning.

Trenger en brukt gaffeltruck en ny kapasitetsplate?

Originalskiltet forblir gyldig så lenge det er lesbart og nøyaktig gjenspeiler gjeldende lastebilkonfigurasjon. Når du kjøper en brukt gaffeltruck, inspiser platen umiddelbart og kontroller at den stemmer overens med den faktiske lastebilen - riktig modell, eventuelt installert tilbehør og batterivektområde for elektriske modeller. Hvis en tidligere eier la til tilleggsutstyr uten å oppdatere skiltet, er det et gjeldende brudd på samsvar som må korrigeres før lastebilen settes i drift ved ditt anlegg.

Hva er forskjellen mellom kapasitetsplaten og restkapasitetsdiagrammet?

Kapasitetsskiltet viser maksimal nominell kapasitet ved spesifisert lastesenter og en grunnlinjeløftehøyde. Restkapasitetsdiagrammet - montert separat på masten - viser hvordan den kapasiteten endres når løftehøyden øker. Begge må leses sammen for enhver operasjon over lav kjørehøyde. Kapasitetsplaten alene er ikke tilstrekkelig for operasjoner med høyt stativ.
